ACE-High System > Bereich, AFSOUTH > Türkei > Diyarbakir
ACE-High System von 1958 bis 1995
ACE-High-System (Allied Command Europe Tropospheric Forward Scatter Communications Systems)
_____________________________________________________________________________________________________________________________________________________________________________
Sinoahmet
- Diyarbakir (Karaca Dagi)
37°42'15.93"N, 39°49'38.68"O - 1920 m.üNN
Antennen üGND : Scatter, Höhe unbekannt
Antennen üGND : L.o.S. Tower, Höhe unbekannt
Site Code ab 1958 : TE (Diyarbakir)
Site Code ab 1971 : TDIZ
Status : unbekannt
Status heute : unbekannt
Ansicht : Geographische Ansicht, 2011 (1)
___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Die Position der Liegenschaft ist nicht eindeutig geklärt .
___________________________________________________________________________________________________________________________________________________________________________________________________________

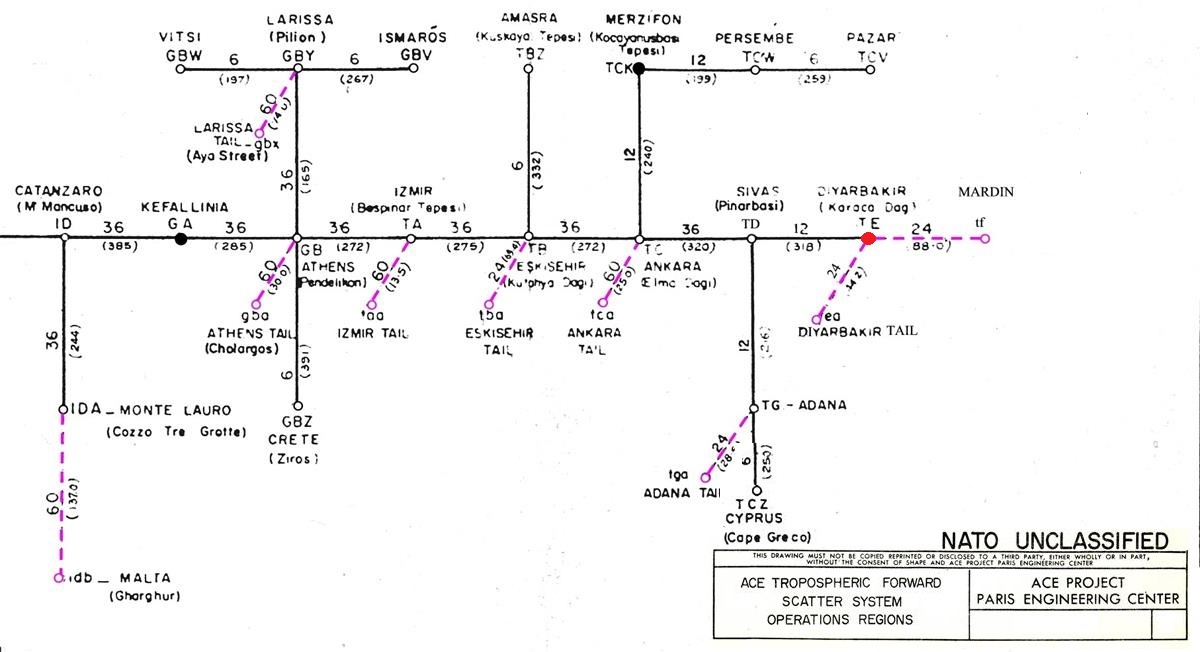

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3)
Verbindungen, von 1959
TE - Diyarbakir (Karaca Dagi) > tf - Mardin - L.o.S.-Line - Station mit Multiplex - Channel Capacity 24
Entfernung zwischen den Stationen - 88,00 Km
TE - Diyarbakir (Karaca Dagi) > tea - Diyarbakir Tail - L.o.S.-Line - Station mit Multiplex - Channel Capacity 24
Entfernung zwischen den Stationen - 14,20 Km
TE - Diyarbakir (Karaca Dagi) > TD - Sivas (Pinarbasi) - Scatter Line - Station mit Multiplex - Channel Capacity 12
Entfernung zwischen den Stationen - 318,00 Km
TE - Diyarbakir (Karaca Dagi) > tf - Mardin - L.o.S.-Line - Station mit Multiplex - Channel Capacity 24
Entfernung zwischen den Stationen - 88,00 Km
TE - Diyarbakir (Karaca Dagi) > tea - Diyarbakir Tail - L.o.S.-Line - Station mit Multiplex - Channel Capacity 24
Entfernung zwischen den Stationen - 14,20 Km
TE - Diyarbakir (Karaca Dagi) > TD - Sivas (Pinarbasi) - Scatter Line - Station mit Multiplex - Channel Capacity 12
Entfernung zwischen den Stationen - 318,00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________

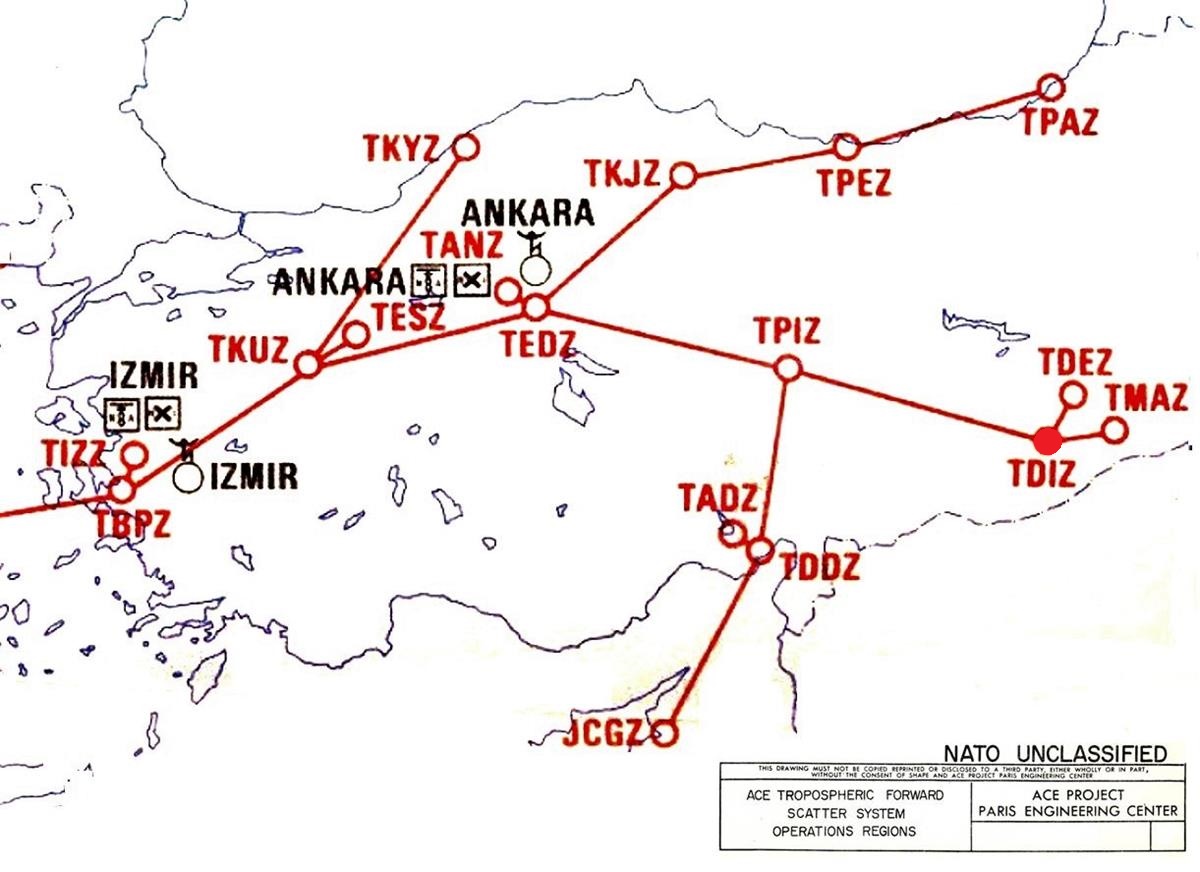

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1976 (1) (4)
Verbindungen
TDIZ - Diyarbakir (Karaca Dagi) > TMAZ - Mardin - L.o.S.-Line - Station mit Multiplex - Channel Capacity 24
Entfernung zwischen den Stationen - 88,00 Km
TDIZ - Diyarbakir (Karaca Dagi) > TDEZ - Diyarbakir Tail - L.o.S.-Line - Station mit Multiplex - Channel Capacity 24
Entfernung zwischen den Stationen - 14,20 Km
TDIZ - Diyarbakir (Karaca Dagi) > TPIZ - Sivas (Pinarbasi) - Scatter Line - Station mit Multiplex - Channel Capacity 12
Entfernung zwischen den Stationen - 318,00 Km
TDIZ - Diyarbakir (Karaca Dagi) > TMAZ - Mardin - L.o.S.-Line - Station mit Multiplex - Channel Capacity 24
Entfernung zwischen den Stationen - 88,00 Km
TDIZ - Diyarbakir (Karaca Dagi) > TDEZ - Diyarbakir Tail - L.o.S.-Line - Station mit Multiplex - Channel Capacity 24
Entfernung zwischen den Stationen - 14,20 Km
TDIZ - Diyarbakir (Karaca Dagi) > TPIZ - Sivas (Pinarbasi) - Scatter Line - Station mit Multiplex - Channel Capacity 12
Entfernung zwischen den Stationen - 318,00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________
Power Category, Transmitter Typ
Station TE, Power Category - II
Station TE, Transmitter Typ - 1 Scatter Line + 2 Radio Line
Station TE, Transmitter Typ - 1 Scatter Line + 2 Radio Line
Information zu der Energieversorgung der Liegenschaft:
Die Energieversorgung der ACE-High Stationen lassen sich in sechs allgemeine Kategorien einteilen, die sich aus unterschiedlichen Kombinationen der Stromversorgung aus der internen Energieversorgung von Generatoren innerhalb der Liegenschaft ergeben. Sie werden wie folgt bezeichnet:
"Category II": Die Primärenergie wird von zwei langsam laufenden, nicht automatisch startenden Dieselgeneratoren gewonnen, wobei zwei weitere Dieselgeneratoren des gleichen Typs im Rahmen eines planmäßigen Austausch- und Wartungsplans verwendet werden.
___________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
"Diyarbakır ist nach Gaziantep die zweitgrößte Stadt Südostanatoliens in der Türkei. Diyarbakır liegt auf einem Basaltplateau am rechten Tigrisufer in Südostanatolien. Seit einer Gebietsreform ist die Stadt eine Büyükşehir Belediyesi, damit ist sie flächen- und einwohnermäßig identisch mit der Provinz. Bereits im Altertum war sie unter dem Namen Amida bedeutend. In der Stadt leben überwiegend Kurden." [5]
___________________________________________________________________________________________________________________________________________________________________________________________________________
"Karaca Dağ ist ein Schildvulkan im Südosten der Türkei, in der Nähe von Diyarbakır. Er war auch als "Berg Masia" bekannt, was wiederum verwendet wurde, um den Titel einer auf dem Berg gefundenen Iris als Iris Masia zu geben. " [4]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Daten
Die ACE-High Station Diyarbakir (Karaca Dagi) wurde in den Jahren "o.A" bis "o.A" erbaut und ging nach einer Testphase im Jahr "o.A" in die offizielle Betriebsphase. Die Bezeichnung der ACE-High Station lautete nach der offizielen Inbetriebnahme der Station "Diyarbakir (Karaca Dagi)" und die NATO Code hierzu war "TE".
TE - Diyarbakir (Karaca Dagi) (T) Turkey (TE) NATO Codierung - Station TE
___________________________________________________________________________________________________________________________________
1971, wurden alle ACE-High Stationen im "ACE High Network Europe" neu codiert, die Bezeichnung der ACE-High Station lautete danach "Diyarbakir (Karaca Dagi)" und die NATO Code hierzu war "TDIZ"
1971, wurden alle ACE-High Stationen im "ACE High Network Europe" neu codiert, die Bezeichnung der ACE-High Station lautete danach "Diyarbakir (Karaca Dagi)" und die NATO Code hierzu war "TDIZ"
TDIZ -Diyarbakir (Karaca Dagi) (T) Turkey (DI) Stadt / Geländebezeichnung (Z) ACE High System
_______________________________________________________________________________________________________________________________________________________________________________
Die Betriebsphase endete mit Schliessung der ACE-High Station.
______________________________________________________________________________________________________________________________________________________
Basis Personal der ACE-High Station
siehe Übersicht "Communications electronics personnel requirements for the ACE Frorward Scatter System"
_______________________________________________________________________________________________________________________________________________________________________________
Abschaltung der ACE High Site’s:
SHAPE (Supreme Headquarters Allied Powers Europe) hat die Schließung von 23 ACE-High Site’s in Italien und Griechenland, sowie in der westlichen Türkei zu dem 31.Dezember 1995 autorisiert. Ab dem 10.Oktober 1995 werden die CCTS, für eine Übergangszeit über die nationale Infrastruktur der PTT (Post- Telefon- und Telegrafenbetriebe) geschaltet, bis NTTS (NATO Terrestrial Transmission System) einen Gesamtplan für die endgültigen Telekommunikationsverbindungen in dem AFSOUTH Bereich realisiert hat.
___________________________________________________________________________________________________________________________________________________________________________________________________________
und das NADGE Radar System
Die in ca. 0,87 Km entfernte NADGE Radar Station Diyarbakir, NADGE Radar Türkei (25), ist mit dem ACE-High System und mit dem Combined Air Operations Centre (CAOC 6) der Turkey's Air Force in Eskisehir verbunden.
2013, das CAOC 8 - Torrejon, Spanien , im Jahr 2013 deaktiviert, und ersetzt an derselben Stelle durch das CAOC TJ in Torrejon.
2011, das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
___________________________________________________________________________________________________________________________________________________________________________________________________________
heute (1)
Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.
2011, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
2021, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
2025, das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
___________________________________________________________________________________________________________________________________________________________________________________________________________
2022, Zufahrt zu der Liegenschaft.
