Merzifon - ACE-High-Journal
Hauptmenü:
ACE-High System > Bereich, AFSOUTH > Türkei > Merzifon
ACE-High System von 1958 bis 1995
ACE-High System (Allied Command Europe Tropospheric Forward Scatter Communications Systems)
_____________________________________________________________________________________________________________________________________________________________________________
Merzifon
- Merzifon (Kocayanusbasi Tepsi)
40°54'18.67"N/35°23'28.32"O - 1390 m.üNN
Antennen üGND : Scatter, Höhe unbekannt
Antennen üGND : L.o.S. Tower, Höhe unbekannt
Site Code ab 1958 : TCK (Merzifon)
Site Code ab 1971 : TKJZ
Status : unbekannt
Status heute : unbekannt
Ansicht : Geographische Ansicht, 2009 (1)
___________________________________________________________________________________________________________________________________________________________________________________________________________
Die Position der Liegenschaft ist nicht eindeutig geklärt .
___________________________________________________________________________________________________________________________________________________________________________________________________________

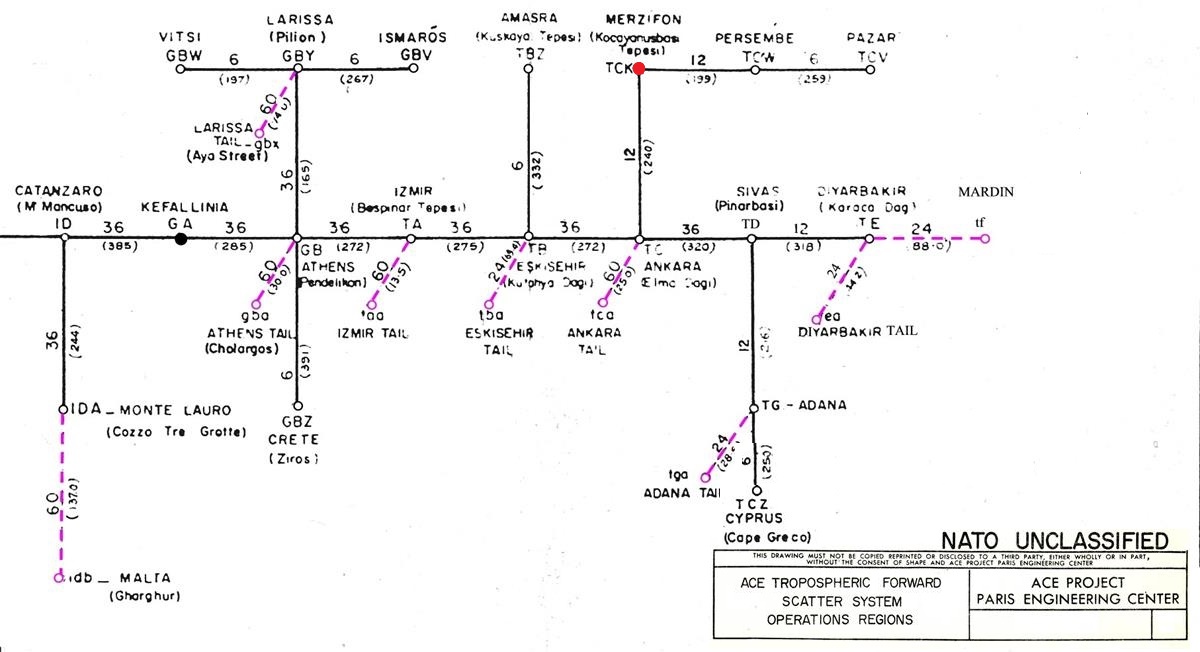

Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1959 (1) (3)
Verbindungen
TCK - Merzifon (Kocayanusbasi Tepsi) > TC - Ankara (Elmi Dagi) - Scatter Linie - Station mit Multiplex - Channel Capacity 12
Entfernung zwischen den Stationen 240,00 Km
TK - Merzifon (Kocayanusbasi Tepsi) > TCW - Persembe - Scatter Linie - Station mit Multiplex - Channel Capacity 12
Entfernung zwischen den Stationen 199,00 Km
TCK - Merzifon (Kocayanusbasi Tepsi) > TC - Ankara (Elmi Dagi) - Scatter Linie - Station mit Multiplex - Channel Capacity 12
Entfernung zwischen den Stationen 240,00 Km
TK - Merzifon (Kocayanusbasi Tepsi) > TCW - Persembe - Scatter Linie - Station mit Multiplex - Channel Capacity 12
Entfernung zwischen den Stationen 199,00 Km
__________________________________________________________________________________________________________________________________________________________________________________________________________
Übersichtspläne - Bezeichnungen - Transmitterverbindungen, 1976 (1) (4)
Verbindungen
TKJZ - Merzifon (Kocayanusbasi Tepsi) > TEDZ - Ankara (Elmi Dagi) - Scatter Linie - Station mit Multiplex - Channel Capacity 12
Entfernung zwischen den Stationen 240,00 Km
TKJZ - Merzifon (Kocayanusbasi Tepsi) > TPEZ - Persembe - Scatter Linie - Station mit Multiplex - Channel Capacity 12
Entfernung zwischen den Stationen 199,00 Km
TKJZ - Merzifon (Kocayanusbasi Tepsi) > TEDZ - Ankara (Elmi Dagi) - Scatter Linie - Station mit Multiplex - Channel Capacity 12
Entfernung zwischen den Stationen 240,00 Km
TKJZ - Merzifon (Kocayanusbasi Tepsi) > TPEZ - Persembe - Scatter Linie - Station mit Multiplex - Channel Capacity 12
Entfernung zwischen den Stationen 199,00 Km
___________________________________________________________________________________________________________________________________________________________________________________________________________
Power Category, Transmitter Typ
Station TCK, Power Category - II
Station TCK, Transmitter Typ - 2S (Scatter Line)
Station TCK, Transmitter Typ - 2S (Scatter Line)
Info zu Station Power Plant Categories.
Power Plant arrangements at ACE High Stations fall into ix general categories with are variante on combinations of main supplied from sources the station, and prime movers within the station. There are designated as follows:
"Category II" Primary power obtained from two low-speed-non-automatic-starting diesel-driven alternators, with a further two diesel-driven alternators of the same type used in a scheduled substitition and maintenance plan.
___________________________________________________________________________________________________________________________________________________________________________________________________________
Beschreibungen
Link Seiten, Wikipedia
"Merzifon (ehemals auch Marsovan oder Marsvani genannt) ist eine Kreisstadt und ein Landkreis in der Türkei. Sie gehört zur Provinz Amasya und liegt in der Schwarzmeerregion. Die Stadt liegt am südlichen Hang des Tavşan-Berges und grenzt an eine fruchtbare Ebene. Die Kreisstadt beherbergt über 82 Prozent der Landkreisbevölkerung. Die heutige Stadt Merzifon liegt an der Stelle der antiken Stadt Phazemon (Φαζημὠν).
Über die Geschichte der Stadt seit der Islamisierung Anatoliens ist wenig bekannt. Im Mittelalter nannte man das Gebiet der Stadt Marsvani. Merzifon war im 11. und 12. Jahrhundert Teil des türkischen Beyliks der Danischmenden, danach Teil des seldschukischen Sultanats von Rum. Im Jahr 1393 fiel dann Merzifon an die Osmanen. Merzifon war die Heimat einiger osmanischer Gelehrter und hoher Würdenträger." [4]
___________________________________________________________________________________________________________________________________________________________________________________________________________
Daten
Die ACE-High Station Merzifon (Kocayanusbasi Tepsi) wurde in den Jahren "o.A" bis "o.A" erbaut und ging nach einer Testphase im Jahr "o.A" in die offizielle Betriebsphase. Die Bezeichnung der ACE-High Station lautete nach der offizielen Inbetriebnahme der Station "Merzifon (Kocayanusbasi Tepsi)" und die NATO Code hierzu war "TVK".
TVK - Merzifon (Kocayanusbasi Tepsi) (T) Turkey (VK) NATO Codierung - Station VK
___________________________________________________________________________________________________________________________________
1971, wurden alle ACE-High Stationen im "ACE-High Network Europe" neu codiert, die Bezeichnung der ACE High Station lautete danach Merzifon "(Kocayanusbasi Tepsi)" und die NATO Code hierzu war "TKJZ" TKJ - Merzifon (Kocayanusbasi Tepsi) (T) Turkey (KJ) Stadt / Geländebezeichnung (Z) ACE High System
___________________________________________________________________________________________________________________________________
Die Betriebsphase endete mit Schliessung der ACE-High Station.
______________________________________________________________________________________________________________________________________________________
Basis Personal der ACE-High Station
siehe Übersicht "Communications electronics personnel requirements for the ACE Frorward Scatter System"
_______________________________________________________________________________________________________________________________________________________________________________

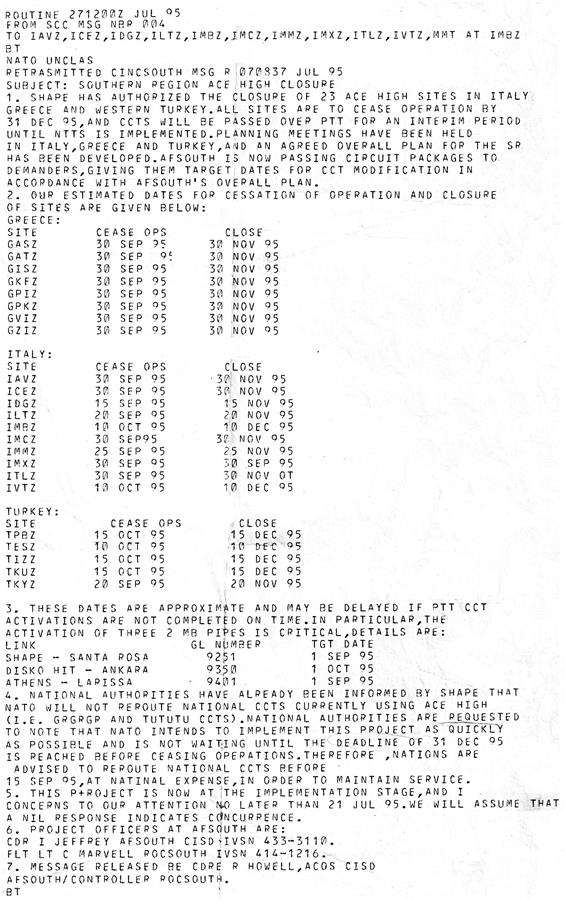

Abschaltung der ACE High Site’s:
SHAPE (Supreme Headquarters Allied Powers Europe) hat die Schließung von 23 ACE-High Site’s in Italien und Griechenland, sowie in der westlichen Türkei zu dem 31.Dezember 1995 autorisiert. Ab dem 10.Oktober 1995 werden die CCTS, für eine Übergangszeit über die nationale Infrastruktur der PTT (Post- Telefon- und Telegrafenbetriebe) geschaltet, bis NTTS (NATO Terrestrial Transmission System) einen Gesamtplan für die endgültigen Telekommunikationsverbindungen in dem AFSOUTH Bereich realisiert hat.
___________________________________________________________________________________________________________________________________________________________________________________________________________
und das NADGE Radar System
Die in ca. 5,20 Km entfernte NADGE Radar Station Merzifon, NADGE Radar Türkei (12), ist mit dem ACE-High System und mit dem Combined Air Operations Centre (CAOC 6) der Turkey's Air Force in Eskisehir verbunden.
2013, das CAOC 8 - Torrejon, Spanien , im Jahr 2013 deaktiviert, und ersetzt an derselben Stelle durch das CAOC TJ in Torrejon.
2017, das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
___________________________________________________________________________________________________________________________________________________________________________________________________________
heute (1)
Die militärische Nutzung der Liegenschaft durch das ACE-High System wurde vollständig beendet.
2009, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
2021, Das Gelände der Liegenschaft, ist unter Google Earth erkennbar.
___________________________________________________________________________________________________________________________________________________________________________________________________________
2015, Zufahrt zu der Liegenschaft
_____________________________________________________________________________________________________________________________________________________________________________
Bild - Quellenangaben
(PA) Privates Archiv
(1) Geographische Ansicht
(1) Google Earth, Google Street
(2) Wikipedia, Coat of arms of Allied Joint Force Command Naples > JFC Naples
(3) Station Codes and Network Routes
(3) NATO Linienplan, 1959
(4) Geographic Locations of the NICS
(4) NATO Linienplan, 1976
(5) Wikipedia, Datei:Merzifon-June2016 (1).jpg
